LIZZINI
Rettificatrici cilindriche universali

IG FS

Caratteristiche tecniche

Lunghezza max. pezzo

500 MM

Altezza punte sulla tavola

200/255 MM

Potenza elettromandrino

VARIABLE

Percorso asse X

300 MM

Percorso asse Z

650 MM

Peso della rettificatrice

7.500 KG

Testa Portamola
Testa Portapezzo
Contropunta
Elettromandrino: 8 / 12 /18 kW ø 500 / 600 mola a destra

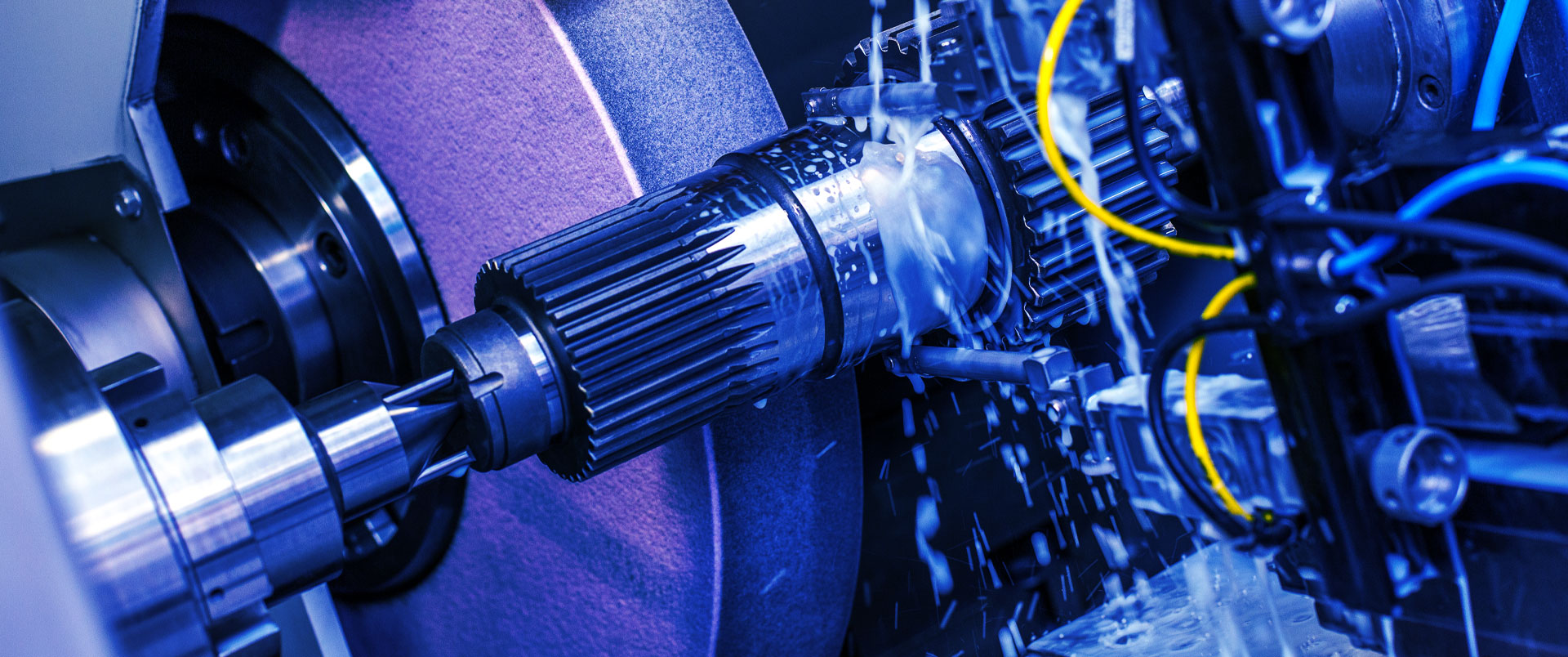

Esempi di lavorazione:
Elettromandrino: 8 / 12 /18 kW ø 500 / 600 mola a destra + 1 ID
Esempi di lavorazione:
Elettromandrino: 8 / 12 /18 kW ø 500 / 600 mola a destra + 2 ID
Esempi di lavorazione:

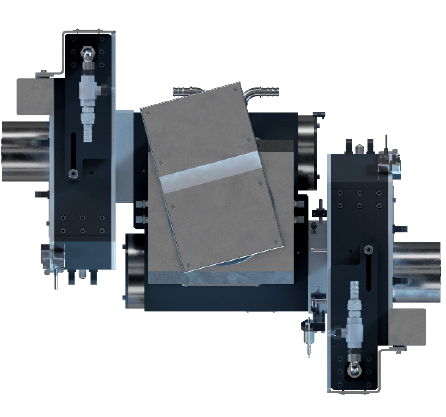

Elettromandrino: 12 /18 kW ø 600 mola a destra + sinistra + Elettromandrino: 8 kW mola a sinistra per la rettifica di filetti
Esempi di lavorazione:
Elettromandrino: 8 / 12 /18 kW ø 500 / 600 mola a destra
Esempi di lavorazione:
Elettromandrino: 8 kW ø 500 mola a destra
Esempi di lavorazione:
Cono Morse 4, Cono ASA 5, punta girevole o fissa
Montato su tavola di rettifica.
Regolabile manualmente in lunghezza
Altezza punte sulla tavola: 200 mm
Montaggio: MK 4
Montaggio: ASA 5
Design del mandrino: Fisso
o rotante
Tipo di trasmissione: Cinghia
Coppia: 14 Nm
Peso massimo del
pezzo (coppia): 50 Nm
Velocità infinitamente variabile da 0 a 800 giri/min, mediante motore a corrente alternata senza spazzole. Controllo della posizione del mandrino del pezzo tramite encoder angolare.
Cono Morse 6, Cono ASA 6, punta girevole o fissa
Montato su tavola di rettifica.
Regolabile manualmente in lunghezza
Altezza punte sulla tavola: 200 / 255 mm
Montaggio: MK 6
Montaggio: ASA 6
Design del mandrino: Fisso
o rotante
Tipo di trasmissione: Cinghia
Coppia: 34 Nm
Peso massimo del
(Drehmoment): 100 Nm
Velocità infinitamente variabile da 0 a 800 giri/min, mediante motore a corrente alternata senza spazzole. Controllo della posizione del mandrino del pezzo tramite encoder angolare.
Cono Morse 4, Cono ASA 5, punta girevole
Montato su tavola di rettifica.
Regolabile manualmente in lunghezza
Altezza punte sulla tavola: 200 mm
Montaggio: MK 4
Montaggio: ASA 5
Design del mandrino: Rotante
Tipo di trasmissione: diretta
Coppia: 54 Nm
Peso massimo del
(Drehmoment): 75 Nm
Velocità infinitamente variabile da 0 a 1000 giri/min, mediante motore torque. Controllo della posizione del mandrino del pezzo tramite encoder angolare.
Cannotto ø 50 mm, corsa 40 mm
Campo di regolazione: ± 0,07 mm
Cannotto ⌀: 50 mm
Corsa del cannotto: 40 mm
Montaggio MK: 4
Altezza punte sulla tavola: 200 mm
Comando: A pedale
Contropunta in ghisa, con regolazione manuale del precarico assiale. Dispositivo di regolazione micrometrica manuale per una rapida determinazione della cilindricità del pezzo.
Cannotto ø 70 mm, corsa 70 mm
Campo di regolazione: ± 0,07 mm
Cannotto ⌀: 70 mm
Corsa del cannotto: 70 mm
Montaggio MK: 4
Altezza punte sulla tavola: 200 mm
Comando: A pedale
Contropunta in ghisa, con regolazione manuale del precarico assiale. Dispositivo di regolazione micrometrica manuale per una rapida determinazione della cilindricità del pezzo.
Cannotto ø 50 mm, corsa 40 mm
Campo di regolazione: ± 0,07 mm
Cannotto ⌀: 50 mm
Corsa del cannotto: 40 mm
Montaggio MK: 4
Altezza punte sulla tavola: 200 mm
Comando: A leva
Contropunta in ghisa, con regolazione manuale del precarico assiale. Dispositivo di regolazione micrometrica manuale per una rapida determinazione della cilindricità del pezzo.
Cannotto ø 100, corsa 400 / 600, Asse „Z3“
Campo di regolazione: ± 0,07 mm
Cannotto ⌀: 100 mm
Corsa del cannotto: 400 / 600 mm
Montaggio MK: 4
Altezza punte sulla tavola: 200 mm
Comando: A pedale
Contropunta in ghisa, con regolazione a CNC del precarico assiale. Dispositivo di regolazione micrometrica manuale per una rapida determinazione della cilindricità del pezzo.

Bilder

Videos

Descrizione

La rettificatrice in tondo IG FS è adatta alla lavorazione di pezzi di lunghezza massima 500 mm e presenta un’altezza punte di 200/255 mm. È altamente personalizzabile e disponibile in diverse configurazioni di testa porta pezzo, testa porta mola e contropunta. Il basamento è disponibile in due versioni: granito sintetico e granito naturale, per assicurare la massima stabilità termica. Sono numerosi gli optional disponibili per questa rettificatrice: asse B, motori lineari, sistemi automatici di carico/scarico pezzi, sistemi di misura, bilanciatori, etc. La macchina è disponibile con software MICRON®, sviluppato internamente da Lizzini, o con software GrindSELECT, sviluppato in collaborazione con Haas Schleifmaschinen GmbH.

Fattori di successo
